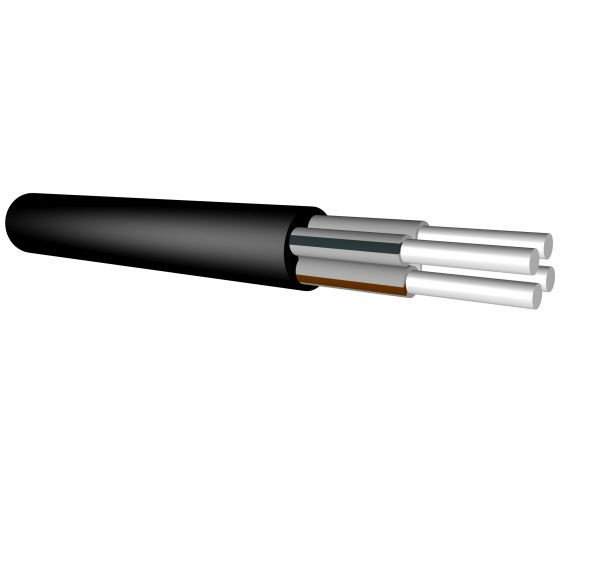

Кабель АВВГнг 4х10

Застосування АВВГнг

Застосовуються для прокладки в сухих і вологих виробничих приміщеннях, на спеціальних кабельних естакадах, в блоках, на відкритому повітрі, при відсутності механічних пошкоджень в процесі експлуатації.

Кабелі не поширюють горіння при груповій прокладці і відповідають вимогам пожежної безпеки по категорії А.

Характеристики

Кліматичне виконання кабелів УХЛ і Т, категорія розміщення 1 і 5 по ГОСТ 15150-69.

Робоча напруга, кВ 0,66 або 1
Діапазон температур навколишнього середовища при експлуатації кабелю, ºС від - 50 до +50
Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі, ºС, не нижче - 15
Мінімальний радіус вигину при прокладці, зовнішніх діаметрів кабелю, не менше

• для багатожильних 7,5
• для одножильних 10

Тривало допустима температура нагріву жил кабелю при експлуатації, ° С 70
Максимально допустима температура нагріву жив при струмах короткого замикання, С 160
Термін служби, років 30

Конструкція

Струмопровідна жила - алюмінієва, одно - або багатодротяна, круглої або секторної форми.

Ізоляція – з ПВХ пластикату, ізольовані жили кабелів мають відмінне забарвлення. Ізоляція нульових жил – синього кольору, ізоляція жил заземлення – зелено-жовтого кольору.

Скрутка - ізольовані жили багатожильних кабелів скручені.
Оболонка – з ПВХ пластикату зниженої горючості.
