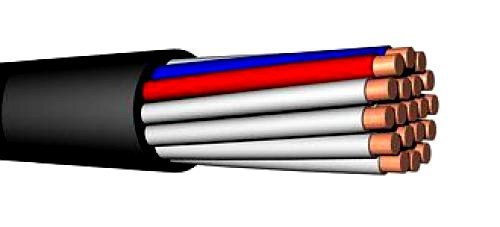

Кабель КВВГнг 10х4

Кабель КВВГнг 10х4

Кабель КВВГ контрольний із мідними, АКВВГ-з алюмінієвими жилами у ПВХ ізоляції в ПВХ оболонці (нг — не розповсюджують горіння).

Конструкція:
1. Струмопровідна жила — мідна або алюмінієва, однодротова, 1 класу за ГОСТ 22483.
2. Изоляция - изполивинилхлоридного пластиката (ПВХ).
3. Скрутка — ізольовані жили кабелів скручені. У кожному пові є рахівниця, ізольовані жили якої за кольором відрізняються один від одного та від інших жил, колір ізоляції яких має бути однаковим. У позначення марок кабелів, що мають відмітне маркування кожної жили(цифрову або колірну), додають букви «Ц»
4. Оболонка — з ПВХ пластикату, для кабелів марки КВВГнг і АКВВГнг, КВВГнг-Т, АКВВГнг-Т із ПВХ пластикату зниженої пального.

Застосування:
Призначені для нерухомого приєднання до електричних приладів, апаратів, складків затискачів електричних розподільних пристроїв із номінальною змінною напругою до 660 В частотою до 100 Гц або постійною напругою до 1000 В, для прокладки в приміщеннях, каналах, тунелях, в умовах агресивного середовища, без механічних впливів на кабель. Допускається прокладання кабелів у землі (раншах) у разі забезпечення захисту кабелів у місцях виходу на поверхню.
Кабелі марок КВВГнг і АКВВГнг застосовуються для прокладання в кабельних спорудах і приміщеннях для гарантування пожежної безпеки кабельних ланцюгів під час прокладання в пучках.
Кабелі всіх марок можуть бути прокладені на відкритому повітрі.

Технічні характеристики:
-Види кліматичного виконання кабелів:
УХЛ категорій розміщення 1-5 за ГОСТ 15150-69,
Т (кабелі в тропічному виготовленні) категорій розміщення 2 — 5 за ГОСТом 15150-69, для кабелів
з індексом "нг-Т"-Т категорій розміщення 1 і 5
-Діапазон температур експлуатації: від -50 °C до +50 °C
-Відносна вологість повітря за температури +35 °C до 98%
-Номінальна товщина ізоляції для жил перерізом: 0.75 - 2.5 мм2 - 0.6 мм 4 - 6 мм2 - 0.7 мм 10 мм2 - 0.9 мм
-Електричний опір ізоляції жив за температури 20 °C перерізом: 0.75 - 1.5 мм2 - не менш ніж 10 МОм*км 2.5 - 4.0 мм2 - не менш ніж 9 МОм*км 10 мм2 - не менш ніж 6 МОм*км
-Довно допустима температура нагрівання жил під час експлуатації: +70 °C
-Кабелі стійки до монтажних вигинів.
-Радіус вигину неброньованих кабелів із мідними жилами під час прокладання за температури довкілля не нижчої від 0 °C становить:
для кабелів зовнішнім діаметром до 10 мм вмик.: не менш ніж 3 діаметри кабелю
для кабелів зовнішнім діаметром від 10 до 25 мм вмик.: не менш ніж 4 діаметри кабелю
-Радіус вигину неброньованих кабелів під час прокладання та монтажу без попереднього нагрівання за температури довкілля не нижче -15 °C: не менш ніж 6 діаметрів кабелю
Кабелі марок КВВГ, АКВВГ, КВВГ-Т не поширюють горіння під час одиночної прокладки.
Кабелі марок КВГнг, АКВВГнг, КВВГнг-Т, АКВВГнг-Т не поширюють горіння під час прокладання в пучках.
-Творальна довжина кабелів: не менш ніж 150 м.
- Термін служби: не менш ніж 15 років,
під час прокладання в приміщеннях, каналах, тунелях, не менш ніж 25 років
-Гарантійний термін експлуатації: 3 роки від дня введення кабелів в експлуатацію.
