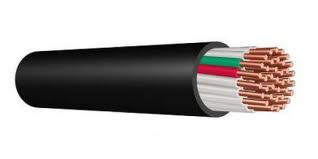

Кабель КВВГнг 19х1

Кабель КВВГнг 19х1

Сфера застосування кабелю КВВГ

Кабелі марки КВВГ призначені для нерухомого приєднання до електричних приладів, апаратів, складків затискачів електричних розподільних пристроїв із номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В, для прокладання в приміщеннях, каналах, тунелях, в умовах агресивного середовища, без механічних впливів на кабель.

Кабелі можуть бути прокладені просто неба.

Конструкція кабелю КВВГ

1. Струмопровідна жила — мідна, однодротова, 1 класу за ГОСТ 22483.
2. Ізоляція — з полівінілхлоридного пластикату.
3. Скрутка — ізольовані жили кабелю скручені.
4. У кожному пові є рахівниця, ізольовані жили якої за кольором відрізняються один від одного та від інших жил.
5. Оболонка — з полівінілхлоридного пластикату.

Технічні характеристики кабелю КВГ

1. Температура експлуатації кабелів КВВГ: від мінус 50 °C до плюс 50 °C.
2. Електричний опір ізоляції жил кабелю, перерахований на 1 км довжини та температуру 293 К (20 °C), не менш ніж 10 МОм для жил перерізом 0,75-1,5 мм2; 9 МОм для жил перерізом 2,5-4,0 мм2 і 6 МОм для жил перерізом 6,0-10 мм2.
3. Будівельна довжина кабелів: не менш ніж 150 м. Допускається в партії не більш ніж 15% відрізків кабелю завдовжки не менш ніж 20 м, зокрема не більш ніж 5% відрізків кабелю завдовжки від 20 до 50 м.
4. За узгодженням із споживачем допускається здавання кабелів будь-якими довжинами.
5. Постачання кабелів: на дерев'яних барабанах або в бухтах. Маса бухти має бути не більш ніж 30 кг.
6. Гарантійний термін експлуатації кабелів: 3 роки від дня введення в експлуатацію.
7. Виробник гарантує відповідність якості кабелів вимогам справжнього стандарту, у разі дотримання споживачем умов транспортування, зберігання, монтажу й експлуатації.
8. Термін експлуатації кабелів: не менш ніж 15 років, а під час прокладання в приміщеннях, тунелях, каналах — 25 років.

Основні конструктивні параметри (правильні величини) кабелю КВВГ
