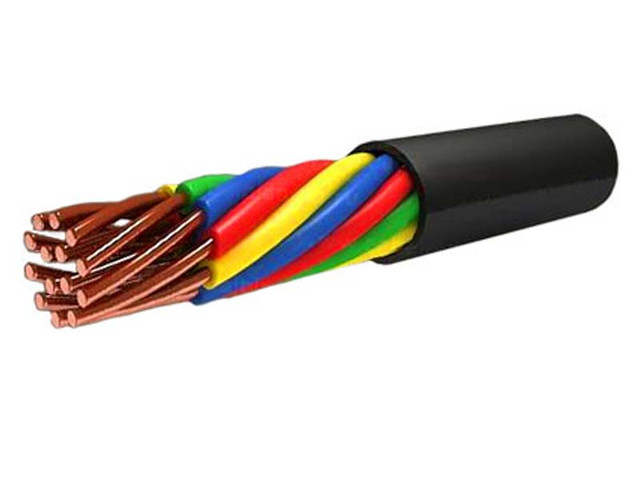

Кабель КВВГ 4х1.5

КВВГ 4х1.5

Кабель КВВГ

Область застосування кабелю КВВГ

Кабелі марки КВВГ призначені для нерухомого приєднання до електричних приладів, апаратів, зборках затисків електричних розподільних пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або постійною напругою до 1000 В, для прокладки в приміщеннях, каналах, тунелях, в умовах агресивного середовища, при відсутності механічних впливів на кабель.

Кабелі можуть бути прокладені на відкритому повітрі.

Конструкція кабелю КВВГ

1. Струмопровідна жила — мідна, однодротяна, 1 класу за ГОСТ 22483.
2. Ізоляція — з полівінілхлоридного пластикату.
3. Скрутка — ізольовані жили кабелю кручений.
4. У кожному повиве є рахункова пара, ізольовані жили якої за кольором відрізняються один від одного і від інших жив.
5. Оболонка — з полівінілхлоридного пластикату.

Технічні характеристики кабелю КВВГ

1. Температура експлуатації кабелів КВВГ: від мінус 50°З до плюс 50°С.
2. Електричний опір ізоляції жил кабелю, перелічене на 1 км довжини і температуру 293 К (20°С), не менше 10 МОм для жил перерізом 0,75-1,5 мм2; 9 МОм для жил перерізом 2,5-4,0 мм2 і 6 МОм для жил перерізом 6,0-10 мм2.
3. Будівельна довжина кабелів: не менше 150 м. Допускається в партії не більше 15 % відрізків кабелю довжиною не менше 20 м, у тому числі не більше 5 % відрізків кабелю довжиною від 20 до 50 м.
4. За погодженням із споживачем допускається здача кабелів будь-якими довжинами.
5. Постачання кабелів: на дерев'яних барабанах або в бухтах. Маса бухти повинна бути не більше 30 кг.
6. Гарантійний термін експлуатації кабелів: 3 роки з дня введення в експлуатацію.
7. Виробник гарантує відповідність якості кабелів вимогам цього стандарту при дотриманні споживачем умов транспортування, зберігання, монтажу і експлуатації.
8. Термін служби кабелів: не менш 15 років, а при прокладці в приміщеннях, тунелях, каналах — 25 років.
