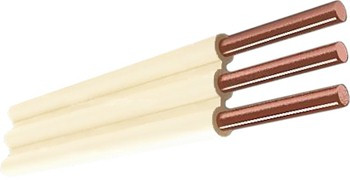

Кабель ППВ 3*4

Кабель ППВ 3*4

Дріт ППВ містить струмопровідну жили (дві або три мідні дроти, укладені паралельно), ізоляцію (ПВХ-пластикат). Дріт застосовують для стаціонарного прокладання в освітлювальних силових мережах, електричних установках, для нерухомого монтажу електричного обладнання механізмів, верстатів і машин (номінальна напруга — 450 В, постійна напруга — приблизно 1000 В, частота – 400 Гц).

Жила — з двох або трьох паралельно укладених м'яких мідних дротів, перерізом до 10 мм² виконується однодротовою.

Ізоляція — ізоляційний ПВХ пластикат; забарвлення: біле, сіре, жовте, жовтогаряче, червона, рожеве, блакитне, зелене, коричневе, чорне, фіолетове та жовто-зелене (для одножильних дротів перерізом до 6 мм²).

Призначення: для електричних установок, стаціонарного прокладання в силових освітлювальних мережах, а також нерухомого монтажу електрообладнання машин, механізмів і верстатів на номінальну напругу до 450 В (для мереж 450/750 В) з частотою до 400 Гц або постійне напруга до 1000 В.

Умови експлуатації та монтажу:

- перевагні сфери застосування: для стаціонарного монтажу;

- температура прокладання не нижче ніж -15 °C;

- монтажні радіуси вигину не менш ніж 10 діаметрів;

- робоча температура експлуатації від -50 до +70 °C;

- допустима температура нагрівання жил не більш ніж 70 °C;

- дроти стійкі до впливу:

- відносної вологості повітря до 100% за температури до +35 °C;

- синусоїдальні вібрації в діапазоні частот від 1 до 2000 Гц з амплітудою прискорення до 200 м*с-2;

- акустичних шумів у діапазоні частот від 50 до 10000 Гц за рівня звукового тиску до 160 дБ;

- механічного удару одиничного впливу з піковим ударним пришвидшенням 15 000 м*с-2 у разі тривалості дії ударного прискорення 0,1 — 2,0 мс;

- механічного удару багаторазової дії з пришвидшенням 1500 м*с-2 у разі тривалості 1-5 мс;

- лінійного прискорення до 1000 м*с-2;

- зниженого атмосферного тиску 5,3*104 Па;

- підвищеного атмосферного тиску 29*104 Па;

- пліснявих грибів;

- ізоляція стійка до розтріскування за температури +150 °C і деформації за +70 °C;

— термін експлуатації в нормальних умовах експлуатації не менш ніж 15 років.

Електричні характеристики:

- затишний електричний опір жили за температури 20 °C, Ом·м²/м, не більш ніж — 0,01724;

- електричний опір ізоляції за 20 °C, кОм/км, не менш ніж:

- під час приймання та постачання — 1000;

- на період експлуатації та зберігання — 10.
